德标DIN 3869-1994ED密封圈尺寸表

旭麦橡胶供应德标DIN 3869-1994 ED橡胶密封圈，ED密封圈常用于快速高压管道上，也
成为斜口密封垫片。常用材料是丁腈橡胶和氟橡胶，其硬度为80-90邵氏硬度。

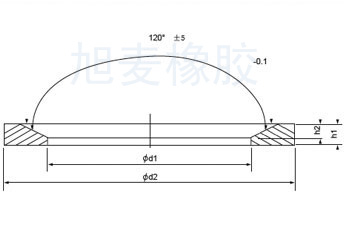

德标DIN 3869-1994的ED密封橡胶圈标准尺寸表如下：

部件号         内径    外径   厚度    厚度    公制螺纹         英制螺纹
SIZE          ID  OD T T    M          Inch.
ED08-N90B 6.5  9.9 1.0  0.5  M8 x 1.0 ---
ED10-N90B 8.4  11.9 1.0  0.5  M10 x 1.0 G 1/8 A
ED12-N90B 9.8  14.4 1.5  0.8  M12 x 1.5 ---
ED14-N90B 11.6  16.5 1.5  0.8  M14 x 1.5 G 1/4 A
ED16-N90B 13.8  18.9 1.5  0.8  M16 x 1.5 ---
ED17-N90B 14.7  18.9 1.5  0.8  M17 x 1.5 G 3/8 A
ED18-N90B 15.7  20.9 1.5  0.8  M18 x 1.5 ---
ED20-N90B 17.8  22.9 1.5  0.8  M20 x 1.5 ---
ED21-N90B 18.5  23.9 1.5  0.8  ---         G 1/2 A
ED22-N90B 19.6  24.3 1.5  0.8  M22 x 1.5 ---
ED26-N90B 23.9  29.2 1.5  0.8  M27 x 2.0 G 3/4 A
ED27-N90B 23.9  29.2 1.5  0.8  M27 x 2.0 G 3/4 A
ED30-N90B 26.7  32.7 2.0  1.0  M30 x 2.0 ---
ED33-N90B 29.7  35.7 2.0  1.0  M33 x 2.0 G 1 A
ED36-N90B 32.7  38.7 2.0  1.0  M36 x 2.0 ---
ED39-N90B 35.7  41.7 2.0  1.0  M39 x 2.0 ---
ED42-N90B 38.8  45.8 2.0  1.0  M42 x 2.0 G1 1/4 A
ED48-N90B 44.7  50.7 2.0  1.0  M48 x 2.0 G1 1/2 A

另外如需M50或M60规格，我司也有可以生产哦！

如需更多德标DIN 3869-1994ED密封圈信息或询价，请与我们销售专员联系，
